De peilschaal van Schokland

 en de ‘droogtes’ in de Vecht-IJsseldelta

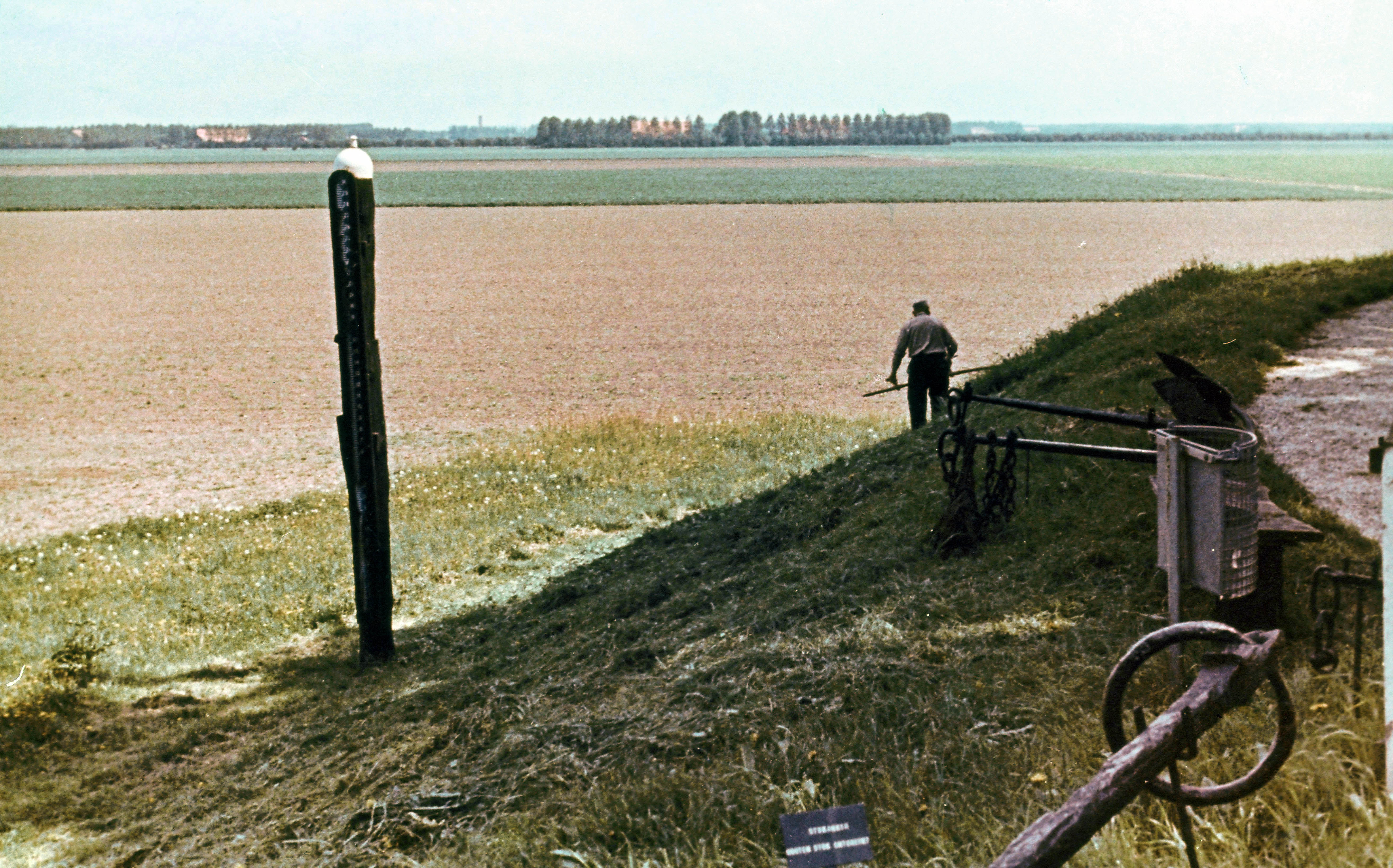

Oude peilschaal bij de Middelbuurt van Ens, 1-6-1965. Beeldbank Rijkswaterstaat/ FIBO.

Inleiding
Toen Rijkswaterstaat in 1916 de hoogste stormvloedstanden van de verschillende plaatsen langs de Zuiderzee publiceerde waren dat de hoogtes ten opzichte van het moderne NAP vergelijkingsvlak. Het bleek dat van veel plaatsen in en nabij de Zuidoosthoek van de Zuiderzee - ook op Schokland - de oude gepubliceerde waterstandgegevens een paar decimeter lager lagen dan de NAP-waarden.
Waarom lag het in de 19e eeuw op Schokland gehanteerde 0-punt van het waterstands-peilmerk enkele decimeters onder dat van Amsterdam ?

Amsterdams peil
De sedert 1700 in Amsterdam genoteerde waterstanden t.o.v. Amsterdams Peil (A.P.) vormen de oudste reeks zeewaterstanden ter wereld. Het A.P. was het gemiddelde zomervloedniveau in het IJ tussen september 1683 en september 1684. Het IJ stond toen nog in open verbinding met de Zuiderzee. Na weer eens een ernstige overstroming gaf de burgemeester Johannes Hudde in 1675 opdracht om de zeewering langs de zuidelijke oever van het IJ aanzienlijk te verhogen en van sluizen te voorzien. Hij liet 8 op de kunstwerken marmeren merkstenen plaatsen waarop het A.P. werd ingekeept. Dit peil lag ‘negen voet en vyf duym (= 2,67689 meter) beneden de Zee Dyks Hooghte’. Tegenwoordig zit er nog maar één Hudde-steen op zijn oorspronkelijke plek, namelijk in de Eenhoornsluis.<1>
Het gemiddelde verschil tussen eb en vloed op het IJ bedroeg in 1683/84 33,6 cm, zodat de middenstand (gemiddelde tussen eb en vloed) 16,8 cm beneden Amsterdams Peil lag. Bij nameting in 2007 bleek de Huddesteen in de Eenhoornsluis 61 mm lager te liggen dan in 1683; een zakking van 0,1883 millimeter per jaar.<2> Met name in de periode 1797-1812 is het A.P. door waterpassing vanuit de peilschaal aan de Amstelsluis te Amsterdam door de meetploegen onder leiding van ingenieur Krayenhoff overgebracht naar andere plaatsen in het land en daar vastgelegd door middel van peilmerken. Bij K.B. van 1818 is vervolgens bepaald dat het Amsterdams Peil (A.P.) voortaan zou gelden als referentiehoogte voor heel Nederland en in 1829 werd verordonneerd dat het A.P. het vereiste 0-punt voor alle peilschalen moest worden.

Ingenieur Leopold Johannes Adriaan van der Kun (1801 –1864) stond vanaf 1858 tot aan zijn dood als Hoofdinspecteur aan de leiding van Rijkswaterstaat.

Over dat A.P.-0-punt bleek de peilschaal van Ens op Schokland ook lang na 1829 nog niet te beschikken; die moest geschat worden. De inspecteur van de Waterstaat, Leopold Johannes Antonius van der Kun, schreef in 1854: ,,Het nulpunt van de peilschaal op Schokland komt overeen met de gemiddelde hoogte van den dagelijkschen vloed, uit vroegere waarnemingen afgeleid. De betrekking van dit nulpunt tot het Amsterdamsche peil is niet met juistheid bekend; bij benadering kan het op 28 duim [= 28 cm] daarboven worden gehouden, zooals bij de herleiding tot het A.P. (…) is geschied.” De waarnemer op Ens noteerde elke dag tussen 6 uur ’s ochtens en zes uur ’s avonds de hoogste en laagste waterstand (bij vloed resp. eb).

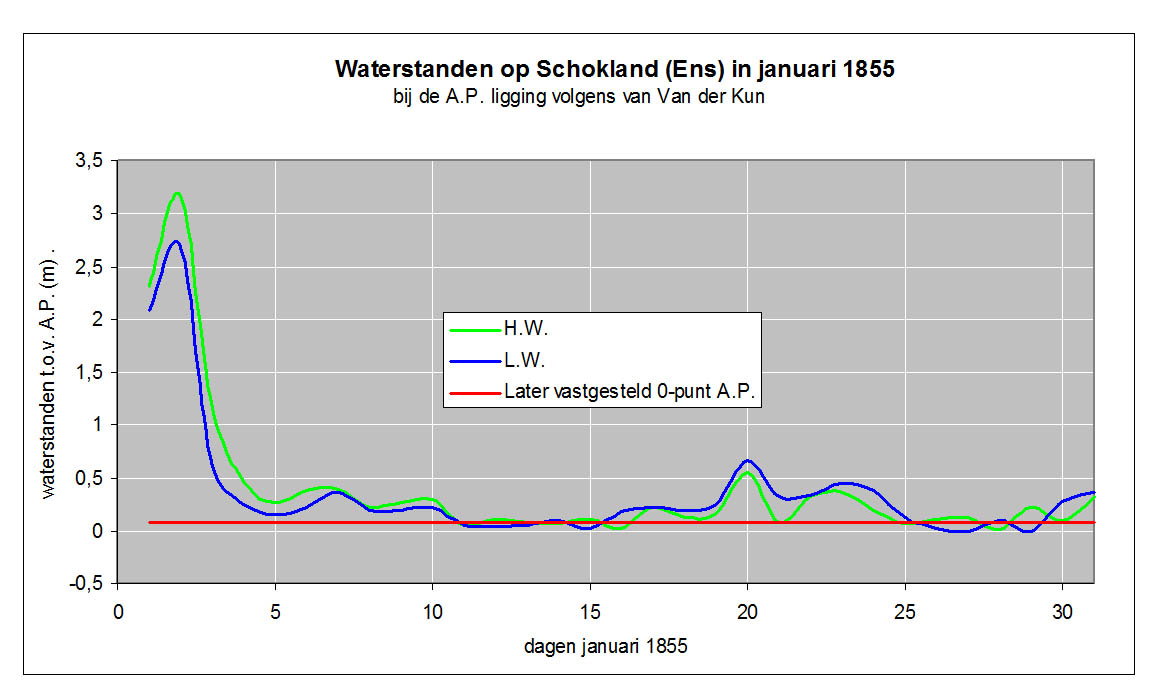

Volgens Van der Kun lag het 0-punt van de peilschaal te Schokland dus 28 cm onder de daar vroeger geldende dagelijkse vloedhoogte. De tabel die hij publiceerde is in figuur 3 (Waterstanden op Schokland, rechts) omgezet in een grafiek, waarop ook de top op 2 januari van de stevige stormvloed zichtbaar is (top 2,96 m + NAP). Later bleek de correctie geen 28, maar 20 cm te bedragen (rode lijn). Het peil op Schokland ligt een groot deel van deze maand relatief hoog vergeleken met de jaarcijfers, waarschijnlijk door opwaaiing.

In 1850 lag de Amsterdamse ‘middenstand’ van de zee op 0,114 m – A.P. De gemiddelde waterstand te Schokland ligt op jaarbasis gemiddeld 7 cm hoger dan in Amsterdam vanwege de overwegend westelijke winden. De middenstand op Schokland zou dan 1850 0,044 m – NAP hebben bedragen, de dagelijkse vloed 0,056 m + NAP en de dagelijkse eb 0,142 m – NAP. <3>

Het lijkt er op dat het lokale referentiepeil – het 0-punt - op Schokland niet zoals Van der Kun meende een oude (lagere) vloedhoogte is geweest, maar het dagelijks laagwater (de gemiddelde ebstand).
Het A.P. niveau werd op Schokland overigens wel gebruikt; op technische tekeningen van waterbouwkundige werken op Schokland is in de periode 1804-1886 namelijk steeds als referentie het A.P. niveau aangegeven.

Rechts fig. 4: de route en plaatsen langs de ZO-hoek van de Zuiderzee van de eerste nauwkeurigheidswaterpassing (uitsnede overzichtskaart)

Landelijke nauwkeurigheidswaterpassing
In de jaren 1875-1885 werd een eerste landelijke vergelijking uitgevoerd tussen de hoogtes van de landelijke A.P.-peilmerken en die van de resterende Huddestenen te Amsterdam. Uit de metingen bleek dat een aantal van de peilmerken in het land niet (meer) op de juiste hoogte t.o.v. het Amsterdamse A.P. te liggen.
De correctie vond plaats tussen 1885-94 en de gecorrigeerde A.P.’s worden daarna Normaal Amsterdams Peil (N.A.P.) genoemd.
In Stad-Vollenhove was het hoofdmerk aangebracht in de ‘Zuidelijke gevel, midden onder het eerste groote raam van den rechterkant, 1,24 M. boven het plint.’ Het merk lag 7,634 m boven A.P.’
Ook bij deze waterpassing werden Urk en Schokland weer niet in de route opgenomen (kaartje figuur 4).

Het traditioneel op Schokland genoteerde peil zou volgens latere publicaties van Rijkswaterstaat maar liefst 20 cm onder het Amsterdamse peil liggen, 8 cm minder dan Van der Kun dacht.
De peilschaal in de haven van Urk lag in het begin van de 20e eeuw maar 3 cm beneden A.P.<4>

Veel regionale peilmerken afgestemd op de scheepvaart
Men onderscheidde vroeger twee soorten dagelijks water: dagelijks hoogwater (volzee of V.Z.) en dagelijks laagwater.<6> De hoogte van de dijken werd vaak aangegeven ten opzichte van dagelijks hoogwater (de gewone vloed), zoals in Amsterdam bij het A.P. is gebeurd. De duizenden schippers die per jaar de Zuidoosthoek van de Zuiderzee passeerden verstonden echter onder dagelijks water dat wat hen daar vooral interesseerde, namelijk de waterstand waarbij zij de ondiepte op het Zwolse diep – de geul in zee in het verlengde van het Zwartewater - nog met een beladen schuit met een diepgang van zo’n 5 voet konden passeren.<7> Die ondiepte of ‘droogte’lag ongveer ter hoogte van het latere waterstaatsmonument oud-Kraggenburg.
De Drentse Courant herinnerde daar in 1848 aan, toen er inmiddels (1844/45) leidammen langs het Zwolse diep waren gelegd om van die ondiepte af te komen: ‘sinds de oudste schippers heugt, stond op de droogste plaatsen bij dagelijksch water gemiddeld 5 1/4 voet [= 1,486 m] water, in voor- en najaar bij doorgaanden Ooste wind minder, maar meer bij de meeste andere winden.’
T.b.v. haar actieve handel trokl de stad Zwolle al sedert 1432 geld uit om bij die ondiepte in zee bakens en tonnen te plaatsen. <8>
De ontwerper van de leidammen, ingenieur Van Diggelen, wist: ‘wanneer vroeger het watermerk aan de peilschaal te Genemuiden de diepte teekende, die men nodig had, kon men het diep vlot uitvaren: bij staand water was er altijd meer water op het diep als de plank teekende.’<9>
Dat watermerk op de plank aan het hoofd te Genemuiden stond op 5 voet en bij de sluis te Zwartsluis op 7 voet; in Zwartsluis trokken de schippers dan ook 2 voet van het lokale peil af om de maximale diepgang op het Zwolse Diep te berekenen.

De peilmerken tussen Schokland en Zwolle die aangaven of de schippers met zo’n 5 voet diepgang de ondiepte over konden gaven ongeveer het niveau van dagelijks laag water (eb) op de Zuiderzee aan; d.w.z. ongeveer 20 cm lager dan de dagelijkse vloed in deze Zuidoosthoek.
In meer plaatsen lijkt men in het belang van de schipperij lange tijd aan dagelijks laagwater als referentiepeil te hebben vastgehouden.<10> Schippers die in de luwte van Schokland ligplaats hadden gezocht en naar de uitmonding van Zwartewater wilden varen konden op de Schokker peilschaal eveneens zien hoeveel water boven de ‘droogte’ in zee stond.<11> Ook voor de IJsselschippers lijkt er in Kampen met het oog op de bevaarbaarheid van de IJsseldelta zo’n niveau van dagelijks laag water op een peilschaal te zijn geweest (zie oude referentiepeilen in de tabel). Daar werd bij de nauwkeurigheidswaterpassing o.a. op het zuidoostelijk brughuisje op het noordelijk halfrond van de IJsselbrug een pijpbout aangebracht op een hoogte van 5,558 M boven A.P. Het bleek dat het voordien gehanteerde dagelijks peil daar 24 cm onder A.P. lag.

Rechts fig. 5: de Zuidoosthoek van de Zuiderzee in 1848. De diepten zijn gerekend bijgewoon (dagelijks) laag water. Door de aanleg in (1845/46) van leidammen langs het Zwolsche Diep kwam de ondiepte op de plek van oud-Kraggenburg aanvankelijk dieper te liggen: 18 decimeter.<5> Door de opstuwing tussen de leidammen, waarvan de hoogte afhankelijk was van de grootte van de afvoer van het Zwartewater, gaf de peilschaal te Genemuiden de schippers minder houvast over de minste vaardiepte in zee.

Tabel van het verschil tussen NAP en enige oude referentiepeilen op, langs en nabij de Zuiderzee.

Registrerende peilschaal
De in 1876 op de Zuidpunt van Schokland geplaatste “zelf”-registrerende peilschaal zal zijn ingesteld op NAP. Een arbeider met standplaats Ens bediende het instrument. In 1919/22 deed dat bijvoorbeeld Jan Spit Ezn.
Ook deze peilschaal kende zo haar problemen: de registrerende peilschaal op het eiland Schokland had dikwijls wijzigingen ondergaan. Bij dit type registrerende peilschalen breekt van tijd tot tijd – ten minste eens in de 10 jaren – de draag die met de drijver is verbonden.<12>
Het werk van Jan Schuurman, “de laatste Schokker”, was het sedert 1 november 1928 om de zelfregistrerende peilschaalstand aan de Zuidpunt op te nemen en de papierrol om de drie dagen te wisselen, anders liep hij vast. Daarnaast verzorgde hij de vuurtoren.

Gerrit van Hezel, Zwolle - versie 14-07-2016.
